智能光纖云管理系統


光纖維護管理現狀:

 隨著通信技術快速發展和人們生活對高速率的需求,光纖網絡(luò )的規模不斷變大、拓撲結構越來復雜,光纖維護部門在日常維護工作中經常為以下問題而發愁,一直在尋求一種更好的光纖維護解決方案:

● 如何減少專業人員同時又能提高工作效率,提高投入產出比?

● 如何自動對維護任務下單?

● 如何實現對維護工單結果自動上傳到云,并及時審核、匯總、結果對比、報告打印等?

●如何實現遠程實時協助測量?

●重要光纜線路實現自動實時監

●大量分散的光纖測量?jì)x表如何有效利用和集中管理?


智能光纖云管理系統解決方案:

 德力電子從事光通信技術研發和銷售 20 多年,經驗豐富,尤其是在光纖維護測試方面深知客戶存在的問題及需求,隨著互聯網通信的快速發展,我司針對光纖智能維護開發出自有品牌的智能光纖云管理系統,特點如下:

1. 光纖網絡(luò )管理四級光纖網絡(luò )地址分級管理功能,可以在云存儲里清晰展現您的光纖網絡(luò )布局,一目了然,幫助您更好地管理光纖網絡(luò )。

2. 光纖測量?jì)x表資產管理功能方便進行選件升級、選件功能共享、校準維修等操作,協助客戶進行資產管理工作,提高設備使用效率。

3. 工單管理:支持工單統一批量實時派發到人(手機)和到指定 OTDR,幫助客戶更好的管理運維人員日常工作。

4. 工單自動測量:支持現場工單自動測量功能,對維護技術人員水平要求低。

5. 工單測試結果管理:支持工單測試結果自動實時上傳到云,測試結果自動分析、查詢、對比、打印等。全部日常運維數據可查詢、可追溯、可分析。

6. 實時遠程測量:支持資深工程師“坐鎮”中心機房即可遠程支持在外維護人員的測量、排障工作。

7. 光纖網絡(luò )監控功能:支持光網絡(luò )在線/離線線路監控,支持斷纖/宏彎/衰減等多種報警方式,支持光纖斷纖故障位置自動定位,支持中、長期網絡(luò )質量劣化分析。

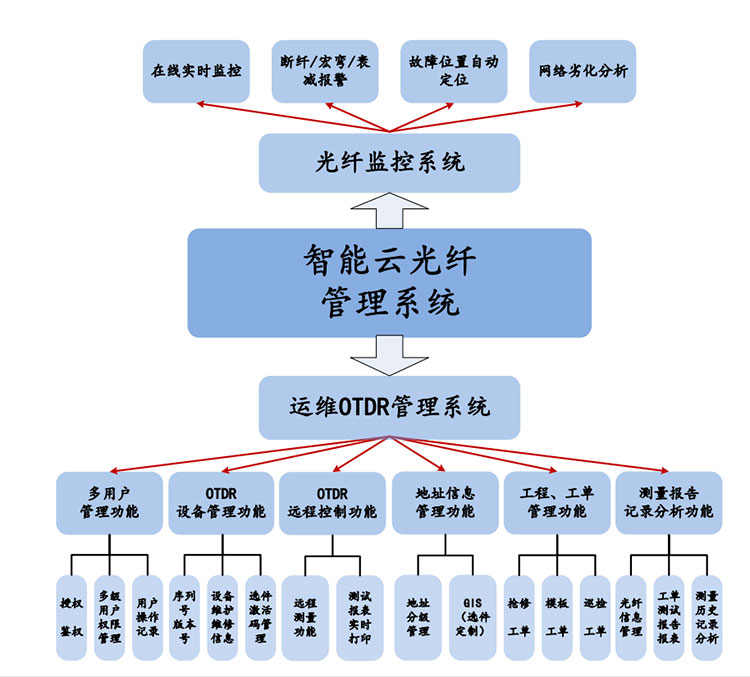

總體系統框圖:


智能光纖云管理系統優勢:

1. 顯著提高網絡(luò )可靠性:系統特有的宏彎、衰減報警功能,可在網絡(luò )徹底中斷前報警,安排運維人員提前維護、優化,從而降低客戶投訴率,提升網絡(luò )可靠性。

2. 顯著提升故障反應時間:當發生緊急故障時搶修人員無需前往機房,可根據移動終端上的系統提示直接前往故障地點,每單平均可節省 1~1.5個小時的維修時間。

3. 顯著提升運維人員工作效率:日常維護、檢修記錄自動上傳、存檔。每天可節約導出、編寫、上報個人測試報告的時間 0.5~1 小時。智能光纖云管理系統介紹:

一、網絡(luò )地址信息管理介紹:

 利用此管理功能可以在云存儲器里把您需要維護的光纖站點詳細信息(省、市、縣、街區)各站點之間關聯關系、光纖網絡(luò )地圖清晰展現出來,一目了然,不管是對于光纖網絡(luò )管理還是光纖維護都十分便利。

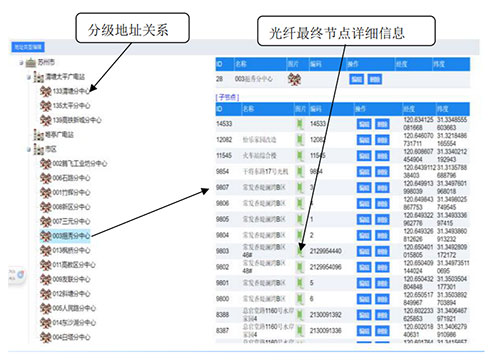

1、四級地址分級管理:

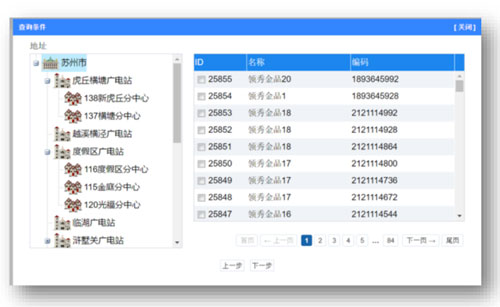

 舉例:下圖是一個蘇州市的光纖網絡(luò )地址分級管理圖,可以細化到每根光纖的名稱、ID 號、編碼、經緯度等信息,還可實時進行編輯

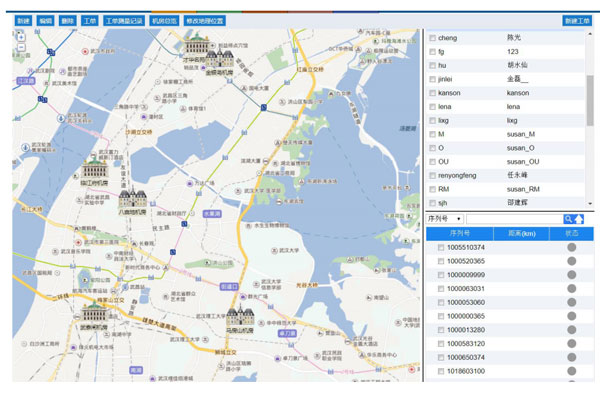

2、地圖管理

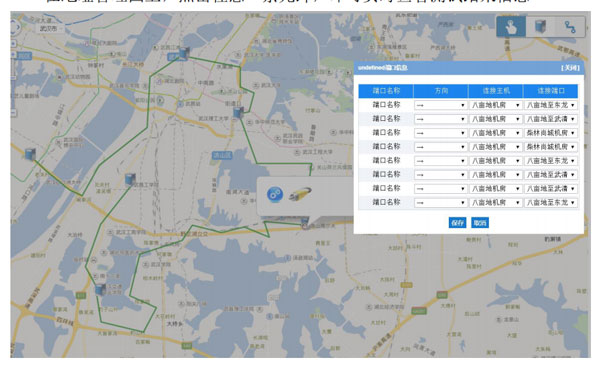

利用 GIS 地圖管理,可以在地圖上顯示每個站點的位置、光纖網絡(luò )布局及光纜走向。還可以顯示維護中心的 OTDR 分布情況,可以及時就近調動資源

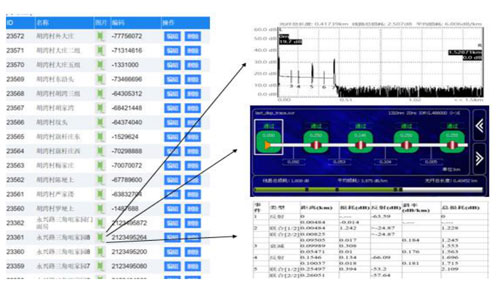

3、實時查詢光纖測量結果

 在地址管理圖上,點擊任意一條光纖,即可實時查看測試結果信息


二、測量?jì)x器管理介紹:

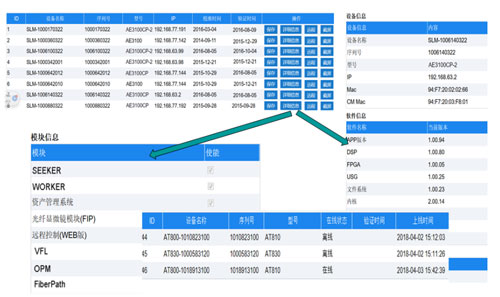

此功能可很方便對多有 OTDR 測量設備進行在線管理,只要測量設備連接到網絡(luò )上,云存儲就可以實時查看到每個測量設備的序列號、軟件版本、選件有哪些、維修日期、維修次數、故障信息等都可以查看到。

三、工單管理功能介紹:

工單管理可在維護管理中心的云存儲管理器對光纖日常維護、巡檢、搶修等任務進行實時派單,也可批量派單。

工單可實時派發到指定的 OTDR 設備,并同時可實時推送到指定人的手機上。

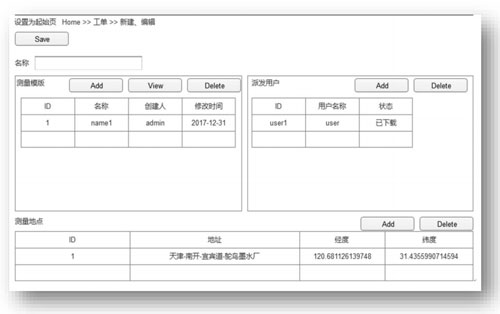

1、工單編輯表格和查詢:

維護管理中心負責人可查詢工單完成情況,進行條件搜索:

2、現場工單測量:

 接收到工單任務的技術人員到現場打開儀表并連接到網絡(luò )后,可以在儀表上看到派發的工單,只要找對纖序(對技術沒任何要求),一鍵式操作,只用按開始鍵即可開始測量。

 對現場測量人員的技術要求很低,所有的測量數據已經在工單里設置好。

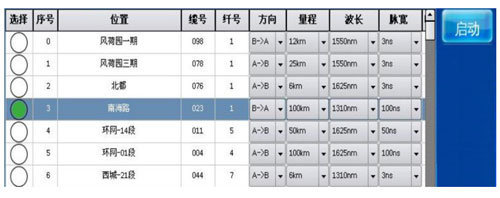

3、現場儀表工單:

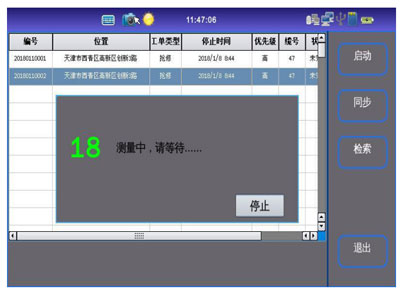

4、智能測量界面:

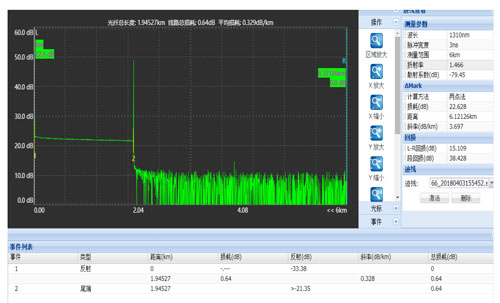

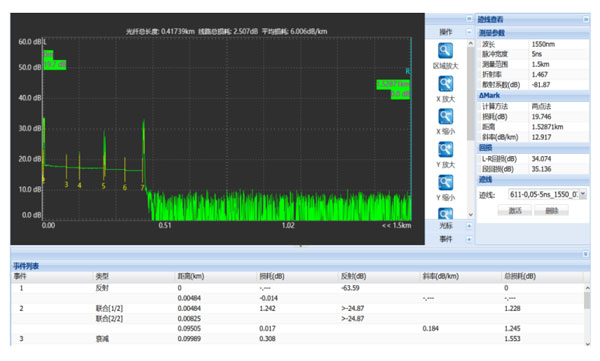

5、測量結果:

測量結果可實時上傳到云存儲器里

6、遠程協助測量如果碰到復雜條件,可申請維護中心專家協助遠程測量(見后面的遠程測量介紹)


四、工單測量結果管理介紹:

可對每個工單測量結果進行匯總、形成不同格式的報表、打印等功能。

可批量對測量結果進行分析、對比,并給出分析報告。

1、測量結果歷史紀錄查詢:

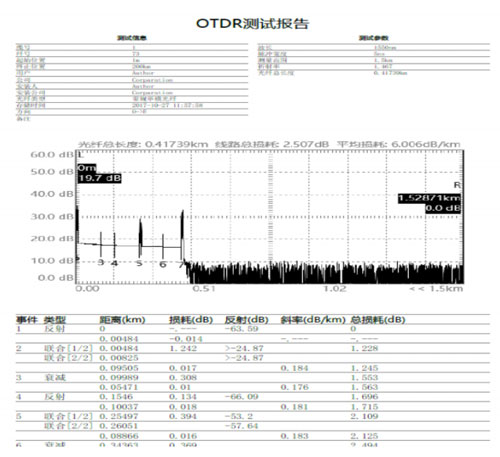

2、測量結果報告模板:

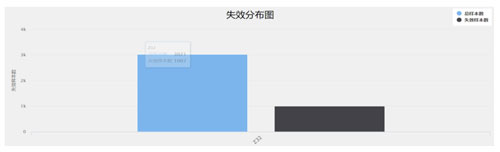

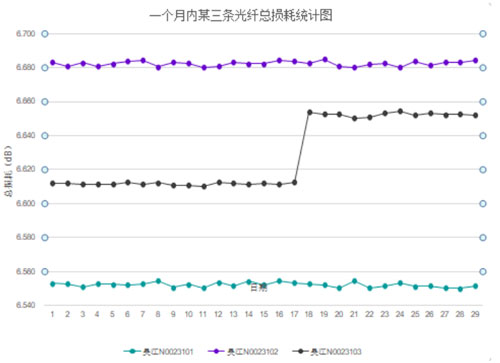

3、測量結果對比分析圖:

五、遠程控制管理介紹:


維護中心只用安排一位資深專家坐鎮,可完成對所有光纖網絡(luò )的維護測量管理工作及疑難故障排查:

專家可派發工單,工單里就包含了測量設置,可避免現場人員水平不夠誤操作。

如碰到疑難問題,專家可遠程實時測量,及時判斷故障。

六、光纖監控系統介紹:

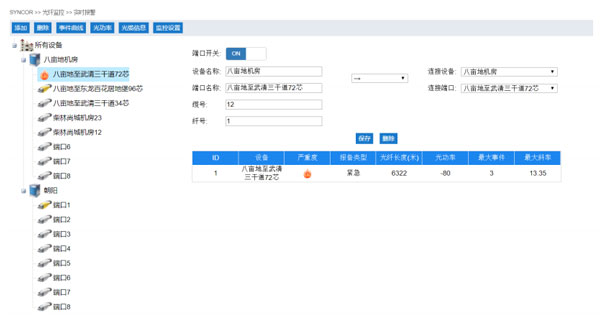

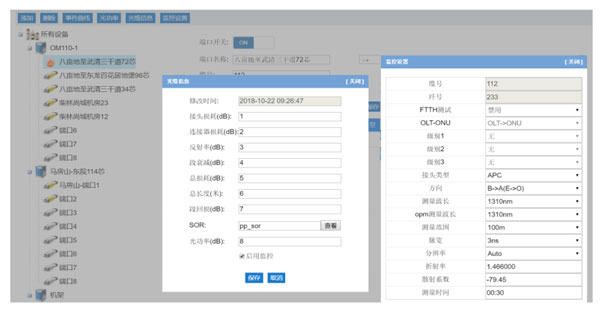

1、光纖監控設備管理及監控配置

基于設備樹或 GIS 的光纖監控配置功能,操作方便、靈活,可根據用戶需要任意配置某條光纖的監控計劃。

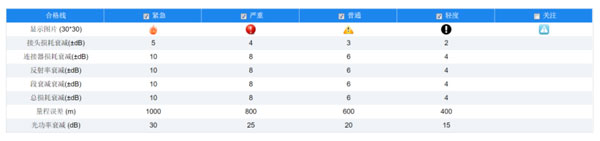

2、基于初始 REF 的多級別合格線設置功能:

支持多組合格線設置,支持初始光纖曲線對比功能。

3、基于 web 界面的實時報警功能:

本系統還支持郵件、短信(需增配硬件設備,且會(huì )產生運營費用)、SNMP等多種報警推送方式。

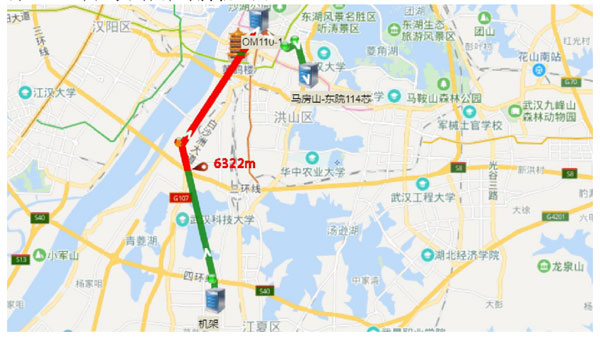

4、可在 GIS 地圖上實時定位故障信息點

5、報警歷史紀錄查詢功能

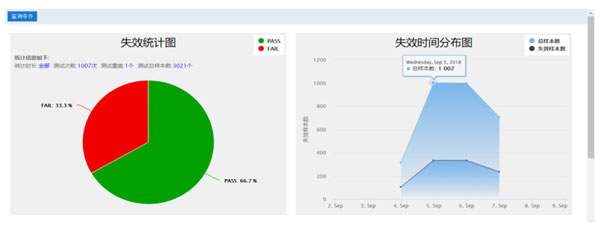

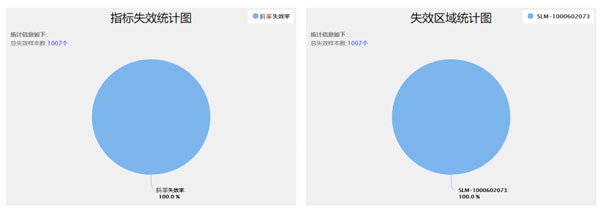

6、基于報警及監控信息的全光纖網絡(luò )質量分析功能
